Выключатели (датчики) бесконтактные индуктивные
Выключатели (датчики) бесконтактные индуктивные
Описание и принцип действия
Индуктивные бесконтактные выключатели (ВБИ) имеют чувствительный элемент в виде катушки индуктивности с открытым в сторону активной поверхности магнитопроводом.
Перед активной поверхностью ВБИ образуется электромагнитное поле. При внесении металлического объекта в это поле колебания генератора затухают, демодулированное напряжение падает, триггер опрокидывается, коммутационный элемент переключается.
ВБИ выпускаются в латунных никелированных или пластмассовых корпусах различной формы с расстояниями срабатывания от 1 до 150 мм.
Обычно на практике объект воздействия для ВБИ изготавливается в виде стальной пластины требуемых размеров, соединенной с движущейся деталью механизма, положение которой нужно контролировать.
Если объект воздействия имеет размеры меньше стандартного, то расстояние срабатывания может измениться. Представление о характере этого изменения дает график зависимости отношения S/Sn от К — отношения площади используемого объекта (толщиной примерно 1 мм) к площади стандартного объекта воздействия.

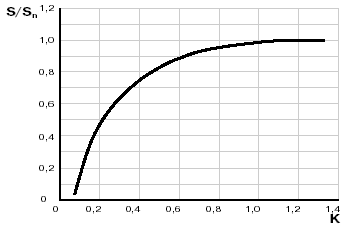

Зависимость расстояния срабатывания от площади используемого объекта воздействия
При работе с объектами из различных металлов и сплавов расстояния срабатывания могут уменьшаться, и для предварительных расчетов можно использовать следующие поправочные коэффициенты:
- нержавеющая сталь — 0,8
- нихром — 0,9
- латунь — 0,5
- алюминий — 0,5
- медь — 0,48

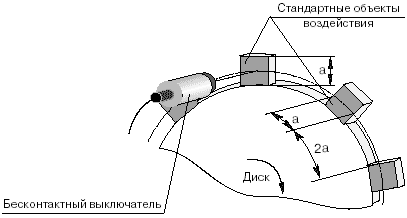

Для надежного и однозначного переключения ВБИ его расстояние срабатывания и расстояние отпускания при обратном ходе объекта делаются разными. Параметр "дифференциальный ход" характеризует и нормирует эту разницу.
В эксплуатации приближение объекта к ВБИ, как правило, производится не вдоль относительной оси, а перпендикулярно ей. При этом точка срабатывания в пределах гарантированного интервала срабатывания зависит от удаления объекта от активной поверхности. При наличии люфтов в механизмах это нужно учитывать и располагать пластину на минимально возможных расстояниях от активной поверхности с учетом люфтов.
Применение
Индуктивные бесконтактные выключатели наиболее широко используются в качестве конечных выключателей в станках с ЧПУ, автоматических линиях и т. п.
Индуктивные бесконтактные выключатели в никелированном корпусе со степенью защиты IP67 могут работать при воздействии СОЖ и масла в станочном оборудовании. ВБИ с расстоянием срабатывания 150 мм применяются в трубопрокатном производстве, на скребковых конвейерах и т.п.
ВБИ с напряжением питания 20–250 В переменного тока не требуют блока питания и часто применяются в простых схемах управления.
При выборе ВБИ с напряжением питания 10–30 В постоянного тока с тремя или четырьмя выводами следует отдавать предпочтение ВБИ с электрической защитой выхода от перегрузок (буква "З" в обозначении). Применение изделий без защиты (Л) целесообразно только при наличии длинных, более 100 м, цепей подключения (см. раздел каталога И4).
Номенклатура
- ВБИ-Д06-40У-1111-М
- ВБИ-Д06-40У-1112-М
- ВБИ-Д06-40У-1121-М
- ВБИ-Д06-43У-2111-М
- ВБИ-Д06-43У-2112-М
- ВБИ-Д06-43У-2121-М
- ВБИ-Д08-40У-1111-М
- ВБИ-Д08-43У-2111-М
- ВБИ-Д08-43У-2112-М
- ВБИ-Д08-43У-2121-М
- ВБИ-Д08-43У-2122-М
- ВБИ-Д10-50У-1111-М
- ВБИ-Д12-34У-1111-Л
- ВБИ-Д12-39У-2111-Л
- ВБИ-М08-45Р-1111-М
- ВБИ-М08-45Р-1112-М
- ВБИ-М08-45Р-1121-М
- ВБИ-М08-45Р-1122-М
- ВБИ-М08-45У-1111-М
- ВБИ-М08-45У-1112-М
- ВБИ-М08-45У-1121-М
- ВБИ-М08-45У-1122-М
- ВБИ-М08-48Р-2111-М
- ВБИ-М08-48Р-2112-М
- ВБИ-М08-48Р-2121-М
- ВБИ-М08-48Р-2122-М
- ВБИ-М08-48У-2111-М
- ВБИ-М08-48У-2112-М
- ВБИ-М08-48У-2121-М
- ВБИ-М08-48У-2122-М
- ВБИ-М12-34Р-1111-Л
- ВБИ-М12-34С-1111-Л
- ВБИ-М12-34С-1112-Л
- ВБИ-М12-34С-1121-Л
- ВБИ-М12-34У-1111-Л
- ВБИ-М12-34У-1112-Л
- ВБИ-М12-34У-1121-Л
- ВБИ-М12-39Р-2111-Л
- ВБИ-М12-39Р-2112-Л
- ВБИ-М12-39Р-2121-Л
- ВБИ-М12-39С-2111-Л
- ВБИ-М12-39С-2121-Л
- ВБИ-М12-39У-2111-Л
- ВБИ-М12-39У-2112-Л
- ВБИ-М12-39У-2121-Л
- ВБИ-М12-39У-2122-Л
- ВБИ-М18-34С-1111-Л
- ВБИ-М18-34С-1121-Л
- ВБИ-М18-34У-1111-Л
- ВБИ-М18-34У-1112-Л
- ВБИ-М18-34У-1121-Л
- ВБИ-М18-34У-1122-Л
- ВБИ-М18-44Р-2111-Л
- ВБИ-М18-44С-2111-Л
- ВБИ-М18-44У-2111-Л
- ВБИ-М18-44У-2112-Л
- ВБИ-М18-44У-2121-Л
- ВБИ-М18-44У-2122-Л
- ВБИ-М30-34Р-1111-Л
- ВБИ-М30-34С-1111-Л
- ВБИ-М30-34С-1112-Л
- ВБИ-М30-34У-1111-Л
- ВБИ-М30-34У-1121-Л
- ВБИ-М30-34У-1122-Л
- ВБИ-М30-49Р-2111-Л
- ВБИ-М30-49С-2111-Л
- ВБИ-М30-49С-2112-Л
- ВБИ-М30-49У-2111-Л
- ВБИ-М30-49У-2121-Л
- ВБИ-М12-60К-1113-З
- ВБИ-М12-60К-1123-З
- ВБИ-М12-60Р-1111-З
- ВБИ-М12-60Р-1113-З
- ВБИ-М12-60Р-1123-З
- ВБИ-М12-60С-1111-З
- ВБИ-М12-60С-1113-З
- ВБИ-М12-60С-1123-З
- ВБИ-М12-60У-1111-З
- ВБИ-М12-60У-1113-З
- ВБИ-М12-60У-1121-З
- ВБИ-М12-60У-1123-З
- ВБИ-М12-65К-2113-З
- ВБИ-М12-65К-2123-З
- ВБИ-М12-65Р-2111-З
- ВБИ-М12-65Р-2113-З
- ВБИ-М12-65Р-2123-З
- ВБИ-М12-65С-2111-З
- ВБИ-М12-65С-2112-З
- ВБИ-М12-65С-2113-З
- ВБИ-М12-65С-2121-З
- ВБИ-М12-65С-2123-З
- ВБИ-М12-65У-2111-З
- ВБИ-М12-65У-2112-З
- ВБИ-М12-65У-2113-З
- ВБИ-М12-65У-2121-З
- ВБИ-М12-65У-2123-З
- ВБИ-М18-76К-1111-З
- ВБИ-М18-76К-1113-З
- ВБИ-М18-76К-1123-З
- ВБИ-М18-76Р-1111-З
- ВБИ-М18-76Р-1113-З
- ВБИ-М18-76Р-1123-З
- ВБИ-М18-76С-1111-З
- ВБИ-М18-76С-1112-З
- ВБИ-М18-76С-1113-З
- ВБИ-М18-76С-1121-З
- ВБИ-М18-76С-1122-З
- ВБИ-М18-76С-1123-З
- ВБИ-М18-76У-1111-З
- ВБИ-М18-76У-1112-З
- ВБИ-М18-76У-1113-З
- ВБИ-М18-76У-1121-З
- ВБИ-М18-76У-1122-З
- ВБИ-М18-76У-1123-З
- ВБИ-М18-86К-2111-З
- ВБИ-М18-86К-2112-З
- ВБИ-М18-86К-2113-З
- ВБИ-М18-86К-2123-З
- ВБИ-М18-86Р-2111-З
- ВБИ-М18-86Р-2113-З
- ВБИ-М18-86Р-2123-З
- ВБИ-М18-86С-2111-З
- ВБИ-М18-86С-2112-З
- ВБИ-М18-86С-2113-З
- ВБИ-М18-86С-2121-З
- ВБИ-М18-86С-2122-З
- ВБИ-М18-86С-2123-З
- ВБИ-М18-86У-2111-З
- ВБИ-М18-86У-2112-З
- ВБИ-М18-86У-2113-З
- ВБИ-М18-86У-2121-З
- ВБИ-М18-86У-2122-З
- ВБИ-М18-86У-2123-З
- ВБИ-М30-76К-1111-З
- ВБИ-М30-76К-1113-З
- ВБИ-М30-76К-1123-З
- ВБИ-М30-76Р-1111-З
- ВБИ-М30-76Р-1113-З
- ВБИ-М30-76Р-1123-З
- ВБИ-М30-76С-1111-З
- ВБИ-М30-76С-1113-З
- ВБИ-М30-76С-1121-З
- ВБИ-М30-76С-1123-З
- ВБИ-М30-76У-1111-З
- ВБИ-М30-76У-1112-З
- ВБИ-М30-76У-1113-З
- ВБИ-М30-76У-1123-З
- ВБИ-М30-91К-2111-З
- ВБИ-М30-91К-2113-З
- ВБИ-М30-91К-2123-З
- ВБИ-М30-91Р-2111-З
- ВБИ-М30-91Р-2113-З
- ВБИ-М30-91Р-2123-З
- ВБИ-М30-91С-2111-З
- ВБИ-М30-91С-2113-З
- ВБИ-М30-91С-2123-З
- ВБИ-М30-91У-2111-З
- ВБИ-М30-91У-2113-З
- ВБИ-М30-91У-2121-З
- ВБИ-М30-91У-2123-З
- ВБИ-Б10-60К-1111-З
- ВБИ-Б10-60К-1113-З
- ВБИ-Б10-60К-1123-З
- ВБИ-Б22-45У-1111-З
- ВБИ-Б22-45У-1113-З
- ВБИ-Б22-45У-1121-З
- ВБИ-Б22-45У-1123-З
- ВБИ-Ф25-10У-1111-З
- ВБИ-Ф25-10У-1113-З
- ВБИ-П40-120К-1111-З
- ВБИ-П40-120К-1113-З
- ВБИ-П40-120К-1121-З
- ВБИ-П40-120К-1123-З
- ВБИ-П40-120К-2111-З
- ВБИ-П40-120К-2113-З
- ВБИ-П40-120К-2123-З
- ВБИ-П40-120Р-1113-З
- ВБИ-П40-120Р-2113-З
- ВБИ-П40-55Р-1113-З
- ВБИ-П40-55Р-2113-З
- ВБИ-Ф60-40К-1111-З
- ВБИ-Ф60-40К-1113-З
- ВБИ-Ф60-40К-1123-З
- ВБИ-Ф60-40К-2111-З
- ВБИ-Ф60-40К-2113-З
- ВБИ-Ф60-40К-2123-З
- ВБИ-Ф60-40Р-2113-З
- ВБИ-Ф60-40У-1111-З
- ВБИ-Ф60-40У-1113-З
- ВБИ-Ф60-40У-1121-З
- ВБИ-Ф60-40У-1123-З
- ВБИ-Ф60-40У-2111-З
- ВБИ-Ф60-40У-2113-З
- ВБИ-Ф60-40У-2121-З
- ВБИ-Ф60-40У-2123-З
- ВБИ-Ф270-110У-2111-ЗА
- ВБИ-Ф270-110У-2113-ЗА
- ВБИ-Ф270-110У-2123-ЗА
- ВБИ-Ф270-70У-2113-ЗА
- ВБИ-Ф270-70У-2123-ЗА
- ВБИ-Ц18-73С-1111-З
- ВБИ-Ц18-73С-1113-З
- ВБИ-Ц18-73С-1123-З
- ВБИ-Ц18-73У-1111-З
- ВБИ-Ц18-73У-1113-З
- ВБИ-Ц18-73У-1123-З
- ВБИ-Ц18-82С-2111-З
- ВБИ-Ц18-82С-2113-З
- ВБИ-Ц30-89 -2111-З
- ВБИ-Ц30-89 -2113-З
- ВБИ-Ц30-89С-2111-З
- ВБИ-Ц30-89С-2113-З
- ВБИ-Ц30-89У-2111-З
- ВБИ-Ц30-89У-2113-З
- ВБИ-М24-84С-1113-З
- ВБИ-Ф80-40У-2113-З
- ВБИ-Ф80-40У-2123-З
- ВБИ-В55-55У-1111-З
- ВБИ-В55-55У-1113-З
- ВБИ-В55-55У-2111-З
- ВБИ-В55-55У-2113-З
- ВБИ-М47-70С-1111-З
- ВБИ-М47-70С-1113-З
- ВБИ-Щ06-600У-1111-З
- ВБИ-Щ06-600У-1112-З
- ВБИ-Щ06-600У-1121-З
- ВБИ-Щ06-600У-1122-З
- ВБИ-Щ10-100У-1111-З
- ВБИ-Щ10-100У-1112-З
- ВБИ-Щ10-100У-1121-З
- ВБИ-Щ10-100У-1122-З
- ВБИ-Щ25-200У-1111-З
- ВБИ-Щ25-200У-1121-З
- ВБИ-Щ06-617У-1111-З
- ВБИ-Щ06-617У-1112-З
- ВБИ-Щ06-623У-1111-З
- ВБИ-Щ06-634У-1111-З
- ВБИ-Щ10-110У-1111-З
- ВБИ-Щ10-110У-1112-З
- ВБИ-Щ10-110У-1121-З
- ВБИ-Щ10-111У-1111-З
- ВБИ-Щ10-111У-1112-З
- ВБИ-Щ10-111У-1121-З
- ВБИ-Щ10-111У-1122-З
- ВБИ-Щ10-115У-1111-З
- ВБИ-Щ10-115У-1121-З
- ВБИ-Щ10-115У-1122-З
- ВБИ-Щ06-641У-1111-3
- ВБИ-Щ10-122У-1111-З
- ВБИ-Щ10-122У-1112-З
- ВБИ-Щ10-151У-1111-З
- ВБИ-М12-60-1131-Л
- ВБИ-М18-76-1131-Л
- ВБИ-М18-86-2131-Л
- ВБИ-М12-60Р-1131-Л
- ВБИ-М12-60Р-1132-Л
- ВБИ-М12-65Р-2131-Л
- ВБИ-М12-65Р-2132-Л
- ВБИ-М18-76Р-1131-Л
- ВБИ-М18-76Р-1132-Л
- ВБИ-М18-86Р-2131-Л
- ВБИ-М18-86Р-2132-Л
- ВБИ-М12-60С-1131-Л
- ВБИ-М12-60С-1132-Л
- ВБИ-М12-65С-2131-Л
- ВБИ-М18-76С-1131-Л
- ВБИ-М18-76С-1132-Л
- ВБИ-М18-86С-2131-Л
- ВБИ-М12-60У-1131-Л
- ВБИ-М12-60У-1132-Л
- ВБИ-М12-65У-2131-Л
- ВБИ-М18-76У-1131-Л
- ВБИ-М18-76У-1132-Л
- ВБИ-М18-86У-2131-Л
- ВБИ-М30-76К-1131-Л
- ВБИ-М30-76К-1132-Л
- ВБИ-М30-91К-2131-Л
- ВБИ-Ц18-73С-1131-Л
- ВБИ-Ц18-73С-1132-Л
- ВБИ-М30-76С-1131-Л
- ВБИ-М30-91С-2131-Л
- ВБИ-Ц18-73У-1131-Л
- ВБИ-М30-76У-1131-Л
- ВБИ-М30-76У-1132-Л
- ВБИ-М30-91У-2131-Л
- ВБИ-М30-91У-2132-Л
- ВБИ-Ц30-89У-2131-Л
- ВБИ-Ф60-40К-1134-Л
- ВБИ-Ф60-40К-2134-Л
- ВБИ-Ф60-40Р-2131-Л
- ВБИ-Ф60-40У-1131-Л
- ВБИ-Ф60-40У-2131-Л
- ВБИ-Ф60-40У-2132-Л
- ВБИ-Ф80-40У-2131-Л
- ВБИ-Ф80-40У-2132-Л
- ВБИ-П40-120К-1131-Л
- ВБИ-П40-120К-1132-Л
- ВБИ-П40-120К-2131-Л
- ВБИ-П40-120К-2132-Л
- ВБИ-Ф270-110У-2131-ЛА
- ВБИ-Ф270-110У-2132-ЛА
- ВБИ-Щ25-200У-1131-Л
- ВБИ-Щ25-200У-1132-Л
- ВБИ-Щ10-100У-1131-Л
- ВБИ-Щ10-100У-1132-Л
- ВБИ-Щ10-111У-1131-Л
- ВБИ-Щ10-111У-1132-Л
- ВБИ-М12-60К-1251-Л
- ВБИ-М12-60С-1251-Л
- ВБИ-М12-60С-1252-Л
- ВБИ-М12-60У-1251-Л
- ВБИ-М12-60У-1252-Л
- ВБИ-М12-65К-2251-Л
- ВБИ-М12-65К-2252-Л
- ВБИ-М12-65С-2251-Л
- ВБИ-М12-65С-2252-Л
- ВБИ-М12-65У-2251-Л
- ВБИ-М12-65У-2252-Л
- ВБИ-М18-76К-1251-Л
- ВБИ-М18-76К-1252-Л
- ВБИ-М18-76С-1251-Л
- ВБИ-М18-76С-1252-Л
- ВБИ-М18-76У-1251-Л
- ВБИ-М18-76У-1252-Л
- ВБИ-М18-86К-2251-Л
- ВБИ-М18-86К-2252-Л
- ВБИ-М18-86С-2251-Л
- ВБИ-М18-86С-2252-Л
- ВБИ-М18-86У-2251-Л
- ВБИ-М18-86У-2252-Л
- ВБИ-М30-76К-1251-Л
- ВБИ-М30-76К-1252-Л
- ВБИ-М30-76С-1251-Л
- ВБИ-М30-76С-1252-Л
- ВБИ-М30-76У-1251-Л
- ВБИ-М30-76У-1252-Л
- ВБИ-M30-91К-2251-Л
- ВБИ-M30-91К-2252-Л
- ВБИ-M30-91С-2251-Л
- ВБИ-M30-91С-2252-Л
- ВБИ-M30-91У-2251-Л
- ВБИ-M30-91У-2252-Л
- ВБИ-Ф60-40К-1244-Л
- ВБИ-Ф60-40К-2244-Л
- ВБИ-Ф60-40У-1241-Л
- ВБИ-Ф60-40У-1242-Л
- ВБИ-Ф60-40У-2241-Л
- ВБИ-Ф60-40У-2242-Л
- ВБИ-Ф80-40У-2241-Л
- ВБИ-Ф80-40У-2242-Л
- ВБИ-П40-120К-1241-Л
- ВБИ-П40-120К-1242-Л
- ВБИ-П40-120К-2241-Л
- ВБИ-П40-120К-2242-Л
- ВБИ-Ф270-110У-2241-ЛА
- ВБИ-Ф270-110У-2242-ЛА
- ВБИ-Ф270-70У-2241-ЛА
- ВБИ-Ф270-70У-2242-ЛА
- ВБИ-Ц18-73С-1241-Л
- ВБИ-Ц18-73С-1242-Л
- ВБИ-Ц30-89К-2241-Л
- ВБИ-Ц30-89С-2241-Л
- ВБИ-Ц30-89С-2242-Л
- ВБИ-Щ25-200У-1241-Л
- ВБИ-Щ25-200У-1242-Л
- ВБИ-Щ10-100У-1241-Л
- ВБИ-Щ10-100У-1242-Л
- ВБИ-Щ10-111У-1241-Л
- ВБИ-Щ10-111У-1242-Л
ВБИ постоянного тока в большинстве своем имеют бистабильную защиту своего выхода от перегрузки по току и имеют букву "З" в конце обозначения. При перегрузке выхода по току защита прерывает ток через ВБИ. Такие бесконтактные выключатели без повреждения выдерживают короткое замыкание нагрузки, кратковременные выбросы тока и хорошо себя зарекомендовали в различных, наиболее типичных условиях эксплуатации.
Но при работе на емкостную нагрузку начальные броски тока нагрузки вызывают срабатывание защиты. Нагрузка может приобретать емкостный характер (емкость нагрузки более 15 nF) за счет емкости кабеля в случае подключения ВБИ длинным кабелем. В этом случае при наличии цепей подключения нагрузки длиной 100–200 м и более, применяются ВБИ без защиты. Они имеют такие же параметры, как соответствующие изделия с защитой, но ток нагрузки у них не ограничен защитой и равен 400 мА.
ВБИ без защиты выхода от перегрузки по току имеют букву "Л" в конце обозначения. Ниже приводится список изделий, выпускаемых серийно и без защиты выхода от перегрузки по току.
- ВБИ-М12-60Р-1113-Л
- ВБИ-М12-60Р-1123-Л
- ВБИ-М12-60С-1111-Л
- ВБИ-М12-60С-1113-Л
- ВБИ-М12-60С-1123-Л
- ВБИ-М12-60У-1111-Л
- ВБИ-М12-60У-1113-Л
- ВБИ-М12-60У-1121-Л
- ВБИ-М12-65Р-2113-Л
- ВБИ-М12-65Р-2123-Л
- ВБИ-М12-65С-2111-Л
- ВБИ-М12-65С-2113-Л
- ВБИ-М12-65У-2111-Л
- ВБИ-М12-65У-2113-Л
- ВБИ-М12-65У-2123-Л
- ВБИ-М18-76С-1111-Л
- ВБИ-М18-76С-1123-Л
- ВБИ-М18-76У-1111-Л
- ВБИ-М18-76У-1113-Л
- ВБИ-М18-86К-2113-Л
- ВБИ-М18-86С-2111-Л
- ВБИ-М18-86С-2123-Л
- ВБИ-М30-76К-1111-Л
- ВБИ-М30-76С-1111-Л
- ВБИ-М30-76У-1113-Л
- ВБИ-М30-91К-2113-Л
- ВБИ-М30-91С-2113-Л
- ВБИ-М30-91С-2123-Л
- ВБИ-М30-91У-2111-Л
- ВБИ-М30-91У-2113-Л
- ВБИ-П40-120К-1113-Л
- ВБИ-П40-120К-1123-Л
- ВБИ-П40-120К-2113-Л
- ВБИ-П40-120К-2123-Л
- ВБИ-Ф25-10У-1113-Л
- ВБИ-Ф270-110У-2111-ЛА
- ВБИ-Ф270-110У-2113-ЛА
- ВБИ-Ф270-110У-2123-ЛА
- ВБИ-Ф60-40К-1113-Л
- ВБИ-Ф60-40К-1123-Л
- ВБИ-Ф60-40У-1111-Л
- ВБИ-Ф60-40У-1113-Л
- ВБИ-Ф60-40У-1123-Л
- ВБИ-Ф60-40 -2113-Л
- ВБИ-Ф60-40У-2111-Л
- ВБИ-Ф60-40У-2113-Л
- ВБИ-Ф60-40У-2123-Л
- ВБИ-Ц30-89У-2111-Л
- ВБИ-Щ06-600У-1111-Л
- ВБИ-Щ10-100У-1111-Л
- ВБИ-Щ10-100У-1112-Л
- ВБИ-Щ10-100У-1121-Л
- ВБИ-Щ25-200У-1111-Л
- ВБИ-Щ25-200У-1121-Л
- ВБИ-Щ06-617У-1111-Л
- ВБИ-Щ10-110У-1121-Л
- ВБИ-Щ10-111У-1111-Л
- ВБИ-Щ10-111У-1112-Л
- ВБИ-Щ10-115У-1111-Л
По спецзаказу могут быть изготовлены и другие изделия без защиты выхода.
